SMD1206系列贴片保险丝
 免费样品申请
SMD1206贴片保险丝：贴片型、无铅、卷盘式包装自恢复保险丝，应用于高密度线路板，工作电流：0 05-2 0A 工作电压：6-60V 工作温度：-40~+85℃。
WHPTC(SMD自复位过流保护器) SMD1206系列（SMD1206 Series）



产品电气特性参数 Performance specification （25℃）

Model
型号		 Vmax Imax Ih It Pd Time to trip Resistance
V A A A W Current(A) Time(s) Rmin(Ω) R1max(Ω)
WH1206-005 60.0 10 0.05 0.15 0.5 0.3 1.50 3.600 50.00
WH1206-010 30.0 10 0.10 0.25 0.5 0.5 1.00 1.600 15.00
WH1206-020 24.0 20 0.20 0.40 0.6 8.0 0.08 0.800 5.000
WH1206-025 16.0 20 0.25 0.50 0.6 8.0 0.08 0.600 3.500
WH1206-035 16.0 20 0.35 0.70 0.6 8.0 0.10 0.400 1.800
WH1206-050 8.0 40 0.50 1.00 0.8 8.0 0.10 0.150 1.000
WH1206-050/13.2V 13.2 40 0.50 1.00 0.8 8.0 0.10 0.150 1.000
WH1206-075 8.0 40 0.75 1.50 0.8 8.0 0.20 0.090 0.500
WH1206-100 8.0 40 1.00 2.00 0.8 8.0 0.30 0.060 0.260
WH1206-110 8.0 40 1.10 2.20 0.8 8.0 0.30 0.055 0.220
WH1206-150 6.0 40 1.50 3.00 0.8 8.0 1.00 0.030 0.150
WH1206-200 6.0 40 2.00 3.50 0.8 8.0 1.50 0.018 0.090

产品尺寸参数 Dimensions （mm）

Model
型号		 A B C D E Marking
标识
Min Max Min Max Min Max Min Min

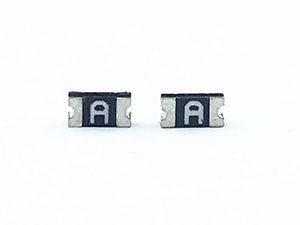

WH1206-005  3.00 3.50 1.50 1.80 0.60 1.10 0.15 0.10 A
WH1206-010 3.00 3.50 1.50 1.80 0.60 1.10 0.15 0.10 B

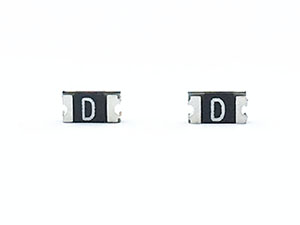

WH1206-020  3.00 3.50 1.50 1.80 0.40 0.90 0.15 0.10 D
WH1206-025  3.00 3.50 1.50 1.80 0.40 0.90 0.15 0.10 Q
WH1206-035 3.00 3.50 1.50 1.80 0.40 0.90 0.15 0.10 E
WH1206-050  3.00 3.50 1.50 1.80 0.35 0.85 0.15 0.10 F
WH1206-050/13.2V  3.00 3.50 1.50 1.80 0.35 0.85 0.15 0.10 F

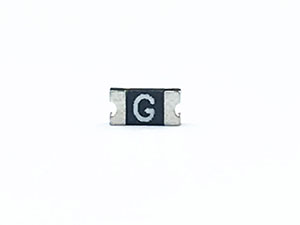

WH1206-075  3.00 3.50 1.50 1.80 0.30 0.80 0.15 0.10 G

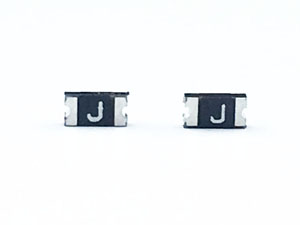

WH1206-100  3.00 3.50 1.50 1.80 0.50 1.30 0.15 0.10 J
WH1206-110 3.00 3.50 1.50 1.80 0.50 1.30 0.15 0.10 J
WH1206-150 3.00 3.50 1.50 1.80 0.60 1.40 0.15 0.10 M
WH1206-200 3.00 3.50 1.50 1.80 0.60 1.40 0.15 0.10 N

SMD系列产品电流折减与环境温度和25°C动作时间曲线图
符号定义 Definition

符号 Sign 说明 Definition
Vmax WHSMD在阻断状态下所承受的最大电压 Maximum voltage device can withstand without damage at it rated current
Imax WHSMD能承受的最大电流 Maximum fault current device can withstand without damage at rated voltage
Ih WHSMD在25℃静止空气的的最大工作电流 Hold current-maximum current at which the device will not trip at 25℃ still air
It WHSMD在25℃静止空气中启动保护的最小电流 Trip current-minimum current at which the device will always trip at still air
Pd WHSMD在25℃静止空气中动作时消耗的功率 Power dissipation when device is in the tripped state at 25℃ still air environment at rated voltage
Rmin WHSMD在工作前的初始最小阻值 Minimum device resistance at 25℃ prior to tripping
R1max WHSMD回流焊后在25℃静止空气中冷却1小时后的最大电阻值 Maximum resistance of device at 25℃ measured one hour post reflow

测试项目 Test

测试项目 测试方法条件 电阻变化
Test Conditions Resistance change
高温老化 85℃，1000小时 典型±10%
Passive aging +85℃,1000hrs ±10% typical
湿热老化 85℃，相对湿度85%，168小时 典型±10%
Humidity aging +85℃,85%R.H.,168hrs ±10% typical
热冲击 -40℃到85℃，20次 典型±33%
Thermal shock +85℃ to -40℃,20 times ±33% typical
耐溶剂性能 MIL-STD-202，方法215 无变化
Resistance to solvent MIL-STD-202,Method 215 No change
抗震性 MIL-STD-202，方法201 无变化
Vibration MIL-STD-202,Method 201 No change
工作温度范围：-40℃~+85℃
Ambient operating conditions: -40℃ to ~+85℃
产品保护状态下表面最高温度为125℃
Maximum surface temperature of the device in the tripped state is 125℃

  EIA标准载带尺寸图和标准载盆样图

载盘参数 Tape and Reel Specifications (mm)

WHSMD 2920Series 1812Series 1210Series 1206Series 0805Series
Sign EIA 481-1
W 16.0±0.3 12.0±0.3 8.0±0.2 8.15±0.2 8.0±0.2
P0 4.0±0.10 4.0±0.10 4.0±0.10 4.0±0.10 4.0±0.10
P1 8.0±0.10 8.0±0.10 4.0±0.10 4.0±0.10 4.0±0.10
P2 2.0±0.05 2.0±0.05 2.0±0.05 2.0±0.05 2.0±0.05
A0 5.74±0.10 3.55±0.10 2.82±0.10 1.95±0.10 1.45±0.10
B0 8.02±0.10 5.10±0.15 3.46±0.10 3.45±0.10 2.30±0.10
D0 1.55±0.05 1.55±0.05 1.55±0.05 1.55±0.05 1.60±0.05
F 7.5±0.10 5.5±0.05 3.5±0.05 3.5±0.05 3.5±0.05
E1 1.75±0.10 1.75±0.10 1.75±0.10 1.75±0.10 1.75±0.10
T 0.22±0.05 0.22±0.05 0.22±0.05 0.22±0.05 0.22±0.05
K0 0.87±0.10 0.87±0.10 0.87±0.10 0.87±0.10 0.91±0.10
1.02±0.10 1.04±0.10 1.02±0.10 1.02±0.10 1.30±0.10
1.50±0.10 1.50±0.10 1.50±0.10 1.50±0.10
Amax 178 178 178 178 178
Nmin 50 50 50 50 50
W2 16.5±1.0 13.4±1.0 9.0±0.5 9.0±0.5 9.0±0.5
W1max 22.4 19.4 13.1 13.1 13.1

包装数量 Packing

2920Series Pcs/Reel 1812Series Pcs/Reel 1210Series Pcs/Reel 1206Series Pcs/Reel 0805Series Pcs/Reel
2920-030 2000 1812-010 2000 1210-005 4500 1206-005 3500 0805-005 4500
2920-050 2000 1812-014 2000 1210-010 4500 1206-010 3500 0805-010 4500
2920-075 2000 1812-020 2000 1210-020 4500 1206-020 3500 0805-020 4500
2920-100 2000 1812-030 2000 1210-035 4500 1206-025 3500 0805-025 4500
2920-125 2000 1812-050 2000 1210-050 4500 1206-035 3500 0805-035 4500
2920-150 2000 1812-075 2000 1210-075 4500 1206-050 3500 0805-050 4500
2920-185 2000 1812-110 2000 1210-110 4500 1206-075 3500 0805-075 4500
2920-200 2000 1812-125 2000 1210-150 4500 1206-100 3500 0805-100 4500
2920-250 2000 1812-150 2000 1210-200 4500 1206-110 3500 0805-110 4500
2920-260 2000 1812-160 2000 1210-260 4500 1206-150 3500 - -
2920-300 2000 1812-200 2000 - - 1206-200 3500 - -
- - 1812-260 2000 - - 1206-260 3500 - -
- - 1812-300 2000 - - - - -
-

                                                                                                                                                                                                                                   以上产品资料内容如有变更将不另行通知，敬请谅解。不详之处，请来电咨询，谢谢！
                                                                                                                                                                                                                                       以上SMD2920贴片自恢复保险丝参数仅供参考，实际参数以当时规格书为准 。
                                                                                                                                                                                                                           The product information will be updated without notice. If there is any problem, please call us, thanks!
