功率型热敏电阻NTC的基本特性

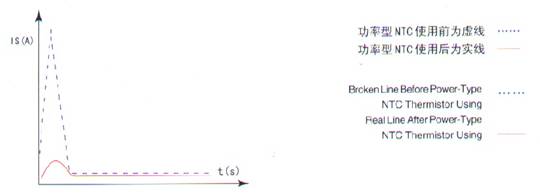

1. 功率型热敏电阻NTC负荷-温度特性曲线

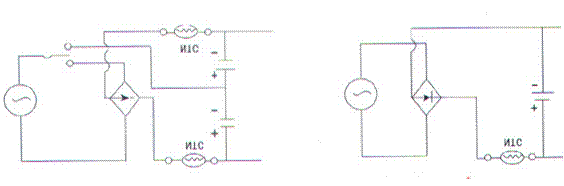

2. 功率型热敏电阻器NTC在电路中抑制浪涌电流示意图：



3. 功率型热敏电阻器NTC典型的应用线路:

4. 功率型热敏电阻器NTC的选用原则：
 1） 热敏电阻器NTC的最大工作电流>实际电源回路的工作电流
 2） 功率型热敏电阻器NTC的标称电阻值R为：

式中E为线路电压， Im为浪涌电流
对于转换电源、逆变电源、开关电源、UPS电源Im=100倍工作电流
对于灯丝、加热器等回路  Im=30倍工作电流
 3）B值越大，残余电阻越小，工作时温升越小。
 4）一般说，时间常数与耗散系数的乘积愈大，则表示热敏电阻器NTC的热容量愈大，热敏电阻器NTC抑制浪涌电流的能力愈强。
  • 服务与支持
  • 应用方案
  • 生产工艺

  • 功率型热敏电阻NTC的基本特性

  • 文章出处 - | 作者 - 管理员 | 人气 - | 发表时间 - 2015-09-30 14:24:48
  • 1. 功率型热敏电阻NTC负荷-温度特性曲线




    2. 功率型热敏电阻器NTC在电路中抑制浪涌电流示意图：



    3. 功率型热敏电阻器NTC典型的应用线路:

    4. 功率型热敏电阻器NTC的选用原则：
     1） 热敏电阻器NTC的最大工作电流>实际电源回路的工作电流
     2） 功率型热敏电阻器NTC的标称电阻值R为：

    式中E为线路电压， Im为浪涌电流
    对于转换电源、逆变电源、开关电源、UPS电源Im=100倍工作电流
    对于灯丝、加热器等回路  Im=30倍工作电流
     3）B值越大，残余电阻越小，工作时温升越小。
     4）一般说，时间常数与耗散系数的乘积愈大，则表示热敏电阻器NTC的热容量愈大，热敏电阻器NTC抑制浪涌电流的能力愈强。
