过流保护器件之PPTC优势
关于电路的过流保护,方式多种多样,常用的有用可控硅为核心的电路保护、有用晶体管为核心的电路保护、有用继电器为核心的电路保护、有用一次性的保险丝、有用双金属片的温控电路、也有用专用集成电路保护器等等。

除双金属片和一次性保险丝外,其他方式均需要传感元件、采样放大电路、比较器、控制驱动电路等配套电路。其共同点是:使用的元件数量多、引线多、PCB面积增加、设计与生产调试的难度增加,成本也增加,因为元件多、故障率也高,使服务成本增加。
采用一次性保险丝和双金属片的话,只需串联一个,电路简单可靠,但一次性保险丝是一次性的,不可重复使用,双金属片则在故障发生后如不排除会反复接通故障电路扩大故障范围。
鉴于以上方式均不怎么理想,而万瑞和电子提供的这种“万和”(WH)牌自复位过流保护器系列PPTC产品——WHPTC过流保护器,是电路中较为理想的过流保护元件,只需串联一个,可减少元件数量、电线长度、PCB面积而节省成本(可一次性去掉传统的传感元件、采样放大电路、比较器、控制电路及驱动电路等等);既提升了产品的品质,还可节省制造成本及服务成本。经归纳具有以下八大优点:
1、安装方便:WHPTC无正负极性之分,不怕接反,串联于需要保护的电路即可,不仅应用广泛,而且安全可靠。
2、重复使用:切断电源和排除故障后,自动恢复为正常状态,无须人工更换,可重复使用。
3、性能优越:不仅是过流保护,还能抗长时间浪涌电流对电路的损害,能在未形成故障前就保护电路。
4、无再接通:故障条件下,不恢复、不会反复接通故障电路(其它保护电路、双金属片等会反复接通而反复扩大故障范围)。
5、提升品质:能提升客户产品的品质,能大大降低成品的自然损坏率,能大大延长产品的使用寿命,无后顾之忧。
6、产品增值:因增加了高科技元素,能为客户的产品增加新的闪光点,让易损电路不再脆弱。提高了产品的使用价值。可高价销售.
7、降低成本:比其它保护电路减少:元件数量、PCB面积、作业过程损坏及附加成本;并能提高生产效率、降低不良率。
8、效率提高:能提升工程师的设计效率和保护的准确度与可靠性。大大降低服务成本和其它隐形成本。

扩展阅读:

WHPTC自复位保险丝(热敏电阻类)是万瑞和生产的PPTC产品,PPTC由聚合物与导电粒子等所构成,在经过特殊加工后,导电粒子在聚合物中构成链状导电通路。当正常工作电流通过时,自复保险丝呈低阻状态;当电路中有异常过电流通过时,大电流产生的热量使聚合物迅速膨胀,切断导电粒子构成的导电通路,自复保险丝呈高阻状态.当电路中过电流消失后,聚合物冷却,体积恢复正常,其中导电粒子又重新构成导电通路,自复保险丝又呈低阻状态。故自复保险丝又俗称可恢复保险丝、高分子PTC、PPTC。

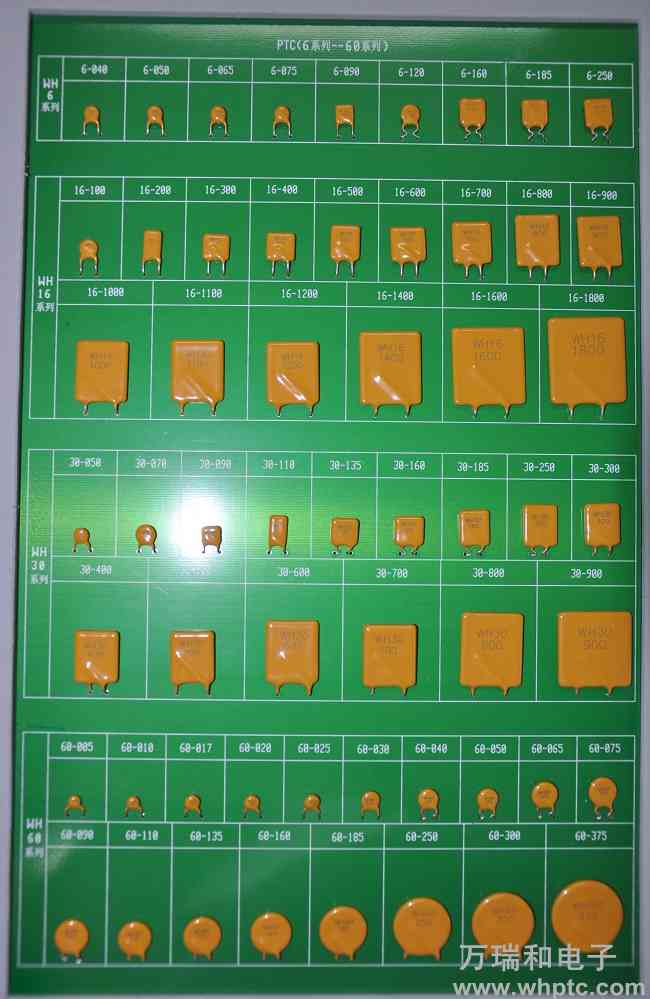

DIPDIP-SMD

万瑞和自恢复保险丝产品WHPTC

PPTC是PolymerPositiveTemperatureCoefficient的缩写,是高分子(聚合物)正温度系数热敏电阻,简称高分子PTC,或叫作PolySwitch(高分子开关)元件,因它在高阻状态和低阻状态之间可变(自动复位),而常用作过电流、超温度的电流限制。所以是电路中较为理想的过流保护元件,通常叫作过流保护器或自恢复保险丝、自复保险丝、自复过流保护器等。
PPTC是通过众多专家的研究,继PTC后的新一代高科技产品,是70年代末80年代初的研究成果,随着时间的推移,以及科技的进步,人门发现这种产品可用作过流保护,因其具有可自复位的特点,是一种理想的自复位保险丝,其应用领域非常广泛,所以,在这之后,世界各国对PPTC的应用技术及新产品的研究开发,如雨后春笋,成出不穷。
