PTC在杀菌除螨仪的保护应用解决方案

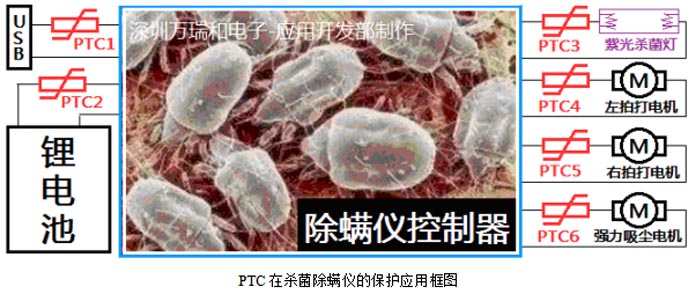

杀菌除螨仪是现代家庭常备的小设备，主要针对毛毯、被套、沙发等等的杀菌、除螨虫的作用，主要由控制电路、锂电池、充电接口、紫外杀菌灯、左右拍打电机、吸尘电机等组成。因这种小设备是锂电池供电工作的，需要经过USB（Type-C）5V接口及时对锂电池充电，才能满足工作需要。该设备通常会出现以下问题：充电器接口相同但输出电压不一定都是标准的5V、可能错用到12V或19V快充的充电器上充电，这会导致除螨仪内部控制电路产生过大电流而被烧毁、紫光灯电路的MOS管和驱动电感容易发热烧毁、供电的锂电池可能会因控制电路短路而产生大电流引起锂电池严重发热而爆炸的情况、左右拍打电机和吸尘电机都有因生锈被卡或堵转过流发热而烧毁。为此，生产厂家都需要对上述各种问题、依据电路工作情况设计对应的保护电路，以确保其安全性与可靠性。在众多的电路保护方案中，选用 PTC做过流过温保护是最佳方案选项，是应用PTC单个元器件完成需要的过流过温保护功能、安装简单、成本低、可靠性高，如下图所示的红色PTC1~PTC6元件，只要串联到对应的电路上即可， PTC在高温或大电流下会由低电阻迅速突变到高电阻态而完成限流保护功能，断电后PTC恢复到初始的低阻态， 所以PTC又名自恢复保险丝或聚合物开关，也有叫万次保险丝的。而各个PTC的型号选择，是依据其所在电路的工作电流大小和工作温度去匹配的，电压选6V或以上的均可（锂电池是3.7V，充满电4.2V）。
深圳市万瑞和电子有限公司是PTC、NTC、MOV、TVS、GDT、RH/RY等保护器件的专业生产厂家，二十多年的研发经验与全自动智能化生产，其产品的一致性、安全性和可靠性已被国际国内客户广泛认可，是国家级高新科技企业，荣获广东名牌产品证书，在上述应用选型中有任何疑问，都可通过公司官网（www.whptc.com）联系专业工程师咨询。
