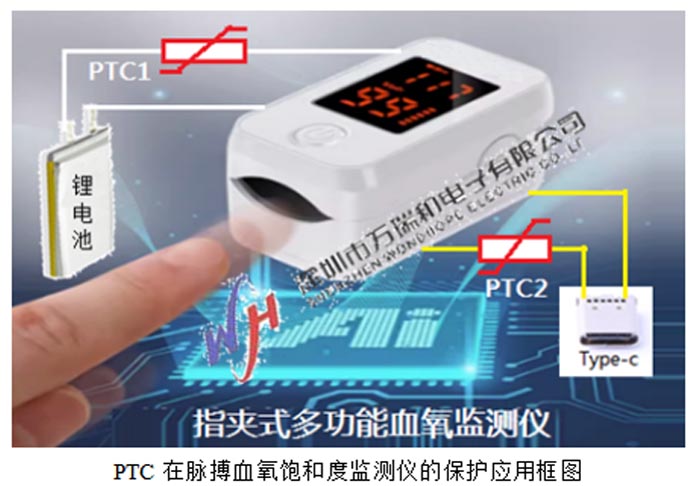

脉搏血氧仪又名血氧饱和度监测仪,它是通过660nm和940nm波长的两束红外光穿透手指并检测被不同血氧浓度的指腹动脉血液吸收后的剩余光强度再依据比尔定律计算出血液含氧量与脉搏搏动次数并输出测试结果的医用仪器。但这种智能小仪器是锂电池供电工作的，需要及时充电，而充电接口通常是标准USB（Type-C）5V充电的接口，这会出现几个问题：充电器接口相同但输出电压不一定都是标准的5V，也可能错用到12V或19V快充的充电器上充电，这会导致血氧仪内部控制电路的电流过大而被烧毁；还有供电的锂电池可能会因控制电路短路而产生大电流引起严重发热而爆炸的情况。因血氧仪是直接作用于人体的电子产品，将会对人体产生潜在的危害。为此，生产厂家都需要对这两种情况设计保护电路以确保其安全性与可靠性。在众多的电路保护方案中，唯有选用 PTC是最佳方案，单个元器件完成保护功能、安装简单、成本低、可靠性高，如下图所示的红色PTC元件，只要串联到对应的电路上即可，PTC1是针对锂电池的保护，当血氧仪控制板有出现短路或额外大电流时，PTC1在大电流下会由低阻迅速突变到高组态而完成限流保护，断电后PTC恢复到初始的低阻态， 所以PTC又名自恢复保险丝或过流保护器，也有叫万次保险丝的。同理，PTC2是针对输入异常电压产生异常大电流的保护应用的。PTC1、PTC2的型号选择依据其工作电流大小去匹配，电压选6V或以上的均可（锂电池是3.7V，充满电4.2V）。
深圳市万瑞和电子有限公司是PTC、NTC、MOV、TVS、GDT、RH/RY等保护器件的专业生产厂家，二十多年的研发经验与全自动智能化生产，其产品的一致性、安全性和可靠性已被国际国内客户广泛认可，是国家级高新科技企业，荣获广东名牌产品证书，在上述应用选型中有任何疑问，都可通过公司官网（www.whptc.com）联系专业工程师咨询。
