实际应用中，RS485接口电路很容易被损坏，线路很容易遭到雷击，接线电源线与数据线接错、电源线接反、数据线短路等问题。



这些问题最终表现在烧坏RS485数据接口电路、或电梯控制器整个DSP系统损坏，对RS485接口设计可靠保护电路，包括过流保护、过压保护。



使用自恢复保险丝PolySwitch PPTC（正温度系数热敏电阻）器件是一个高性价比的过流保护方案，在短路故障状态下，PPTC 器件能够快速的动作从低阻态转为高阻态，从而限制电流很好的保护RS485接口与设备。



对于过压保护，可以使用TVS管(硅基 ESD 保护器件)，TVS管钳位电压低、ESD 抵抗能量高、封装尺寸小，是RS485接口静电防护、过压保护的理想选择。

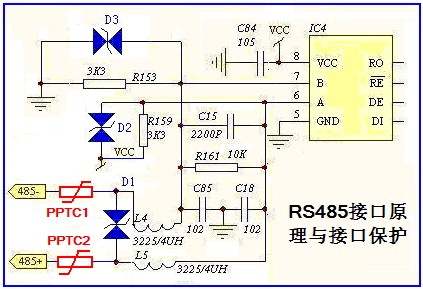

下图是在RS485端口上使用 PPTC 器件与TVS器件保护的典型应用。
