热力表是现代推广应用的新一代供暖系统的计量仪表，不但计量准确、可远程自动抄表、远程自动计费、自动付费，还免去了人工抄表的系列问题和假抄表行窃带来的不安全隐患。同时也避免了难抄表、难收费问题。但热力表会因电压不稳问题、雷电问题而烧坏，通常情况，热力表的电源供应电路、数据接口电路可能会因为电压不稳、安装接线错误、打雷等因素而烧坏，所以工程师设计中必须要设计上述电路的保护电路，以确保热力表的稳定可靠工作。

做好上述需要的保护电路，方法很多，我们通过实践证明，采用成本最低、元件最少、最可靠的方法，是使用PolySwitch PPTC（正温度系数热敏电阻）器件即可达到上述目的，PolySwitch PPTC（正温度系数热敏电阻）器件有叫自恢复保险丝、万次保险丝，可同时完成过温保护过流保护功能，只需要一个元件即可达到过温过流保护作用。则是一个高性价比的保护方案，PolySwitch PPTC在电路短路、过温故障状态下，PPTC 器件能够快速的动作从低阻态转为高阻态，从而限制电路的电流，达到保护目的，并一直保持这种保护状态，只有在断电后，PolySwitch PPTC器件才会由高阻状态恢复为低阻状态。不断电PolySwitch PPTC是不会恢复的。这可确保产品的可靠性与安全性。具体应用如下红色凸显结构图是应用万瑞和公司生产的WHPTC自恢复保险丝元件做保护电路，因只需要一个WHPTC元件串联电源的输入或输出线上即可；WHPTC自恢复保险丝又名万次保险丝，对于数据端口，也只需要一个WHPTC元件串联到接口线上即可，如RS485接口等，因 RS-485 口传输线较长，而且通常暴露于户外，因此极易因为干扰、电压不稳、负载短路、安装接线错误、雷击等原因引入过电压、过电流等损坏热力表。因 RS-485 收发器工作电压较低（5V 左右），其本身耐压也非常低（-7V~+12V），一旦过压引入，就会击穿损坏。在有强烈的浪涌能量出现时，甚至可以看到收发器爆裂，线路板焦糊的现象。因此过流保护和防雷击保护成为 RS-485 接口设计必须要考虑的。 通常使用 WHPTC 和 TVS 作为 RS-485 的过流保护和防雷击保护是制造商最好的选择。

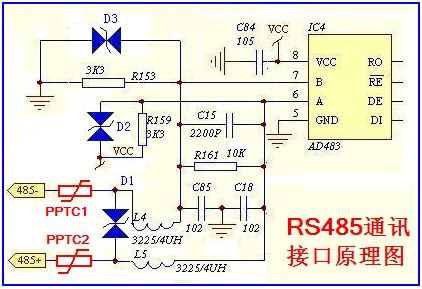

下图是在RS485端口上使用 PPTC 器件与TVS器件保护的典型应用。



在上图中，PPTC1=PPTC2，可选用：WH250-120、WH60-010、WH1812-010；不分极性。

          TVS管D1、D2、D3可选用：P6KE6.8AC，不分极性。
