本光控路灯，在白天不工作，夜晚能自动点亮，可用于街道或农村场院等场合。

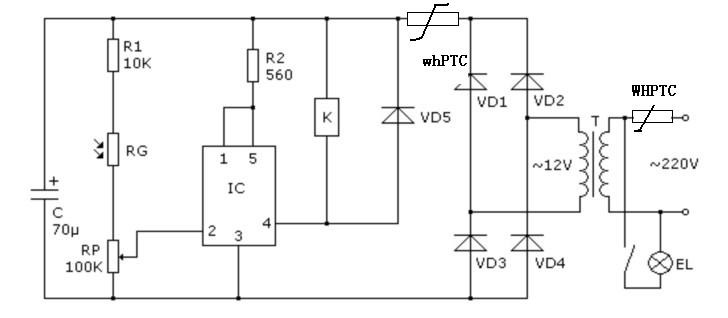

1、电路工作原理 电路原理如图所示。
该光控路灯电路由电源电路和光控电路组成，如图所示。电源电路由电源变压器T、整流二极管VDl-VD4和滤波电容器C组成。光控电路由光敏电阻器RG、电阻器R1、R2、可变电阻器RP、电子开关集成电路IC、继电器K和二极管VD5组成。交流220V电压经T降压、VDl-VD4整流和C滤波后，为光控电路提供+l2V工作电源。白天，RG受光照射而呈低阻状态，使IC的2脚(选通端)和4脚(输出端)均为高电平，其内部的电子开关处于截 止状态，K不吸合，路灯EL不亮。夜晚，RC无光照射呈高阻状态，IC的2脚变为低电平，其内部的电子开关接通，EL点亮。调节RP的阻值，可改变光控的灵敏度。
2、电路里面有两个很关键的元件，WHPTC 是自恢复保险丝，在变压器输入端这个要控制路灯和变压器的电流控制，电流比较大，具体根据路灯的功率来选择，路灯的电流在800毫安左右，我们选择使用WH250-1000这个型号比较合适，另外经过变压器之后 电路里面还有一个自恢复保险丝，主要作用是保护电路里面的过流，这个型号我们选择WH30-050因为电路里面电流比较小，选择这个型号是合适的，当电路里面出现故障，电流过大之后，自恢复保险丝变成高阻状态，达到保护的目的。
