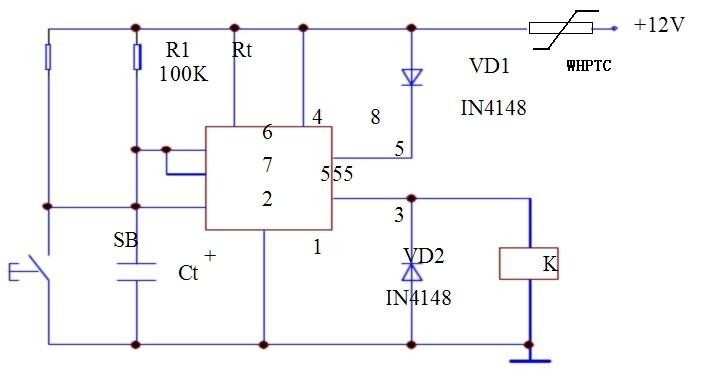

一、 电路工作原理 电路原理如图所示。 当按下按钮SB时，12V的电源通过电阻器Rt向电容器Ct充电，使得6脚的电位不断升高当6脚的电位升到5脚的电位时，电路复位定时结束。由于在5脚串上了一个二极管VD1使得5脚电位上升，因此比一般接法（悬空或通过小电容接地）具有了更长时间的定时。
二、元器件的选择 555电路选用NE555、μA555、SL555等时基集成电路；二极管VT1、VT2选用4148型硅开关二极管；电阻器R1、Rt选用RTX—1/4W型碳膜电阻器；电容器Ct选用电解电容器；继电器K可根据用电设备的需要选择。
电路定时时间可以通过调节电阻器Rt、电容器Ct的参数值来改变定时时间的长短。
      电源电路中特别选用来PPTC自恢复保险丝来做过流保护，当电路中出现过流现象，自恢复保险丝很快的处于保护状态，有效的保护了电路中其他的元件部分，比一次性的保险丝方便很多，只要排除故障，断电就能自动恢复之前的电路状态。
