一、电路工作原理

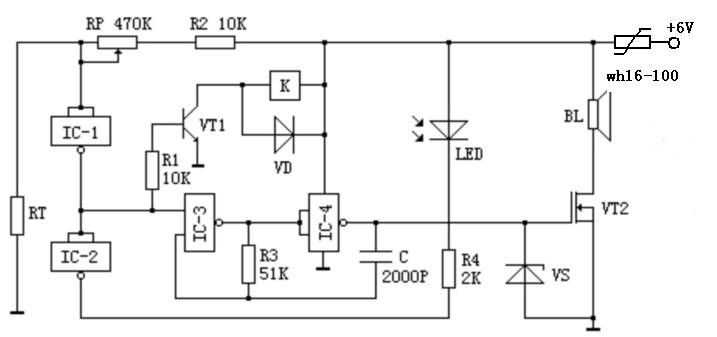

电路原理如图
采用CD4011的超温监测自动控制电路图 测温电阻RT接在控制门D1的输入端，它和电阻R1、R2及RP通过RP的分压调节，使门D1的输入电平为高电平，使D1输出为低电平。
使用时，热敏电阻RT安置于被控设备上，当被控设备温度超过最高设定温度时，由于RT阻值小，通过分压电路的分压，使D1输入端的电压变为低电平，经D1反相为高电平，该高电平一方面加至多谐振荡器的控制端⑧，使多谐振荡器起振，通过放大管放大后，由扬声器发出警笛声，同时也加至VT1的基极使其导通，继电器吸和，通过继电器的常闭触点将被控设备的工作电源断开；另一方面经D2反相为低电平后，发光之时管LED构成通路，LED发光指示。
IC4011用于该电路，实现温度监测的功能的，在电源的输入端采用PPTC自恢复保险丝做过流保护，之前有的电路采用一次性玻璃管或者电阻保险丝，因为真正当后端出现RT感应出现失效，或者出现其他的内部外部过流，极容易烧毁IC4011,所以我们改用PPTC自恢复保险丝来代替，更好的解决电路中可能出现的问题。一般这个地方电流不是很大，选择时候考虑温度的影响，我们选择WH6或者WH16系列的1A的型号。
