采用555时基电路的自动温度控制器
本电路通过温度的变化可以对用电设备进行控制其运行的状态。

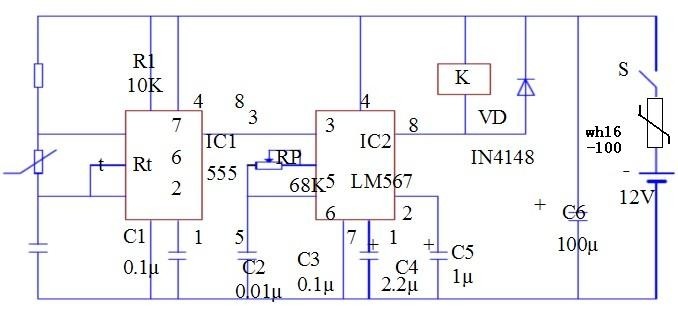

一、电路工作原理 电路原理如图所示。

IC1 555集成电路接成自激多谐振荡器，Rt为热敏电阻，当环境温度发生变化时，由电阻器R1、热敏电阻器Rt、电容器C1组成的振荡频率将发生变化，频率的变化通过集成电路IC1555的3脚送入频率解码集成电路IC2LM567的3脚，当输入的频率正好落在IC2集成电路的中心频率时，8脚输出一个低电平，使得继电器K导通，触点吸合，从而控制设备的通、断，形成温度控制电路的作用。
二、元器件的选择
IC1选用NE555、μA555、SL555等时基集成电路；IC2选用LM567频率解码集成电路；VD选用IN4148硅开关二极管；R1选用RTX—1/4W型碳膜电阻器。C1、C2、C3选用CT1瓷介电容器；C4、C5选用CD11—25V型的电解电容器；K选用工作电压9V的JZC—22F
小型中功率电磁继电器；Rt可用常温下为51KΩ的负温度系数热敏电阻器；RP可用WSW
型有机实心微调可变电阻器。
整个电路相对简单，我们需要注意的是，如果电源处使用一次性玻璃管保险丝，不利于电路的维护和维修，如果电路后续出现短路故障，会造成电路相关的元器件的损害，最好现在使用PPTC高分子自恢复保险丝来替代，成本比一次性稍微高一些，最关键是增强了产品本身的品质，节约了维修的成本。
