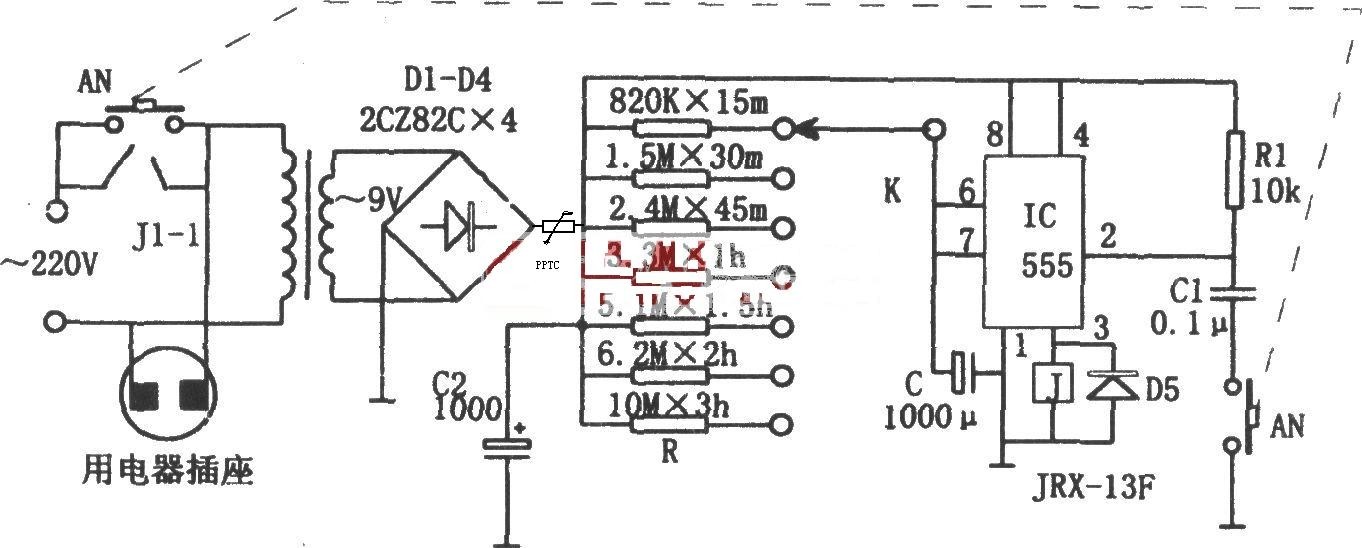

如图所示为家电定时断电控制电路。该控制器由降压整流电路、定时电路、继电器控制电路等组成。其中降压整流电路为整个控制器提供电源。 定时电路即为由IC(555)和R，C等元件组成的单稳延时电路，定时时间取决于充放电时间常数RC的大小。图中所示参数对应的是从15分钟到3小时的多挡定时。当按下按钮开关AN时，555因②脚电位为低电平而发生置位，③脚输出的高电平使继电器J吸合，触点J1-1闭合，使插座电源接通。

该控制器由降压整流电路、定时电路、继电器控制电路等组成。其中降压整流电路为整个控制器提供电源。 定时电路即为由IC(555)和R，C等元件组成的单稳延时电路，定时时间取决于充放电时间常数RC的大小。图中所示参数对应的是从15分钟到3小时的多挡定时。当按下按钮开关AN时，555因②脚电位为低电平而发生置位，③脚输出的高电平使继电器J吸合，触点J1-1闭合，使插座电源接通，此时计时开始，且电容器C通过R进行充电。当C上电压充到使555⑥脚电位高于2/3VDD时，555被复位，③脚输出的低电平使继电器J释放，触点J1-1断开，家电断电。家电断电的定时时间可由K来选择不同的挡位。
    为了电路出现异常的短路和过流，采用在整流之后，串联一个自恢复保险丝PPTC在电路里面，这样可以增加电路的安全性能，出现大电流，电路可以立即保护，不会烧坏其他的元器件。
