一、 LED路灯智能控制器的系统结构与功能：

LED路灯是目前和今后的道路照明的主要发展方向，其控制系统已发展为远程智能控制，该系统主

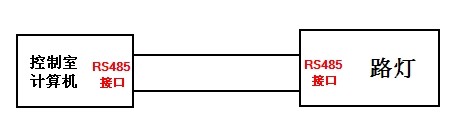

要由控制电脑、路灯组成。其系统组成框图如下：


     其中路灯控制室的计算机完成对LED路灯的工作状态进行全程监控，包括路灯亮、灭状态、亮灭时间、亮度、电源电压是否正常、路灯位置的环境照度、环境温度等状态参量的监控。路灯完成照亮、照明功能。路灯在计算机的监控下完成工作，路灯与计算机之间通过RS485串行数据通信，已达到监控目的。

二、 WHPTC在LED路灯智能控制产品的具体使用方法：

⑴、WHPTC用在LED路灯智能控制的什么部位？
    WHPTC应用于LED路灯的智能控制控制板上，串联在路灯智能控制板的RS485接口输入端，并在其后并联一个TVS管，这是WHPTC与TVS管配合应用的。

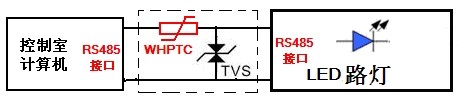

WHPTC与TVS管配合应用原理如下图：

WHPTC为万瑞和生产的万和牌PPTC产品。

⑵、解决什么问题？
    上述设计解决的问题是基于雷电对LED路灯智能控制板的损坏，因路灯与控制计算机间的距离较远，容易受到过压伤害、雷电损坏，如果没有PTC和TVS，则遇上一次雷电入侵，即可损坏所有相连接的LED路灯智能控制板。会导致生产厂家和工程商重大的经济损失。如果只应用TVS管而不应用WHPTC，则结果同样是损坏LED路灯智能控制板，因TVS耐受大电流的时间很短，有几个雷电波到来就会烧坏TVS管。

⑶、具体的用法？
具体应用方法，是将WHPTC串联在路灯智能控制板上的RS485端口，并在其后并联一个TVS管，这就是WHPTC与TVS管配合应用的实例。工作原理是当雷电流入侵后经过WHPTC和TVS到电源，雷电流不烧坏路灯智能控制板，强大的雷电流经过WHPTC使其阻值迅速变大（因时间短不会使WHPTC处于特高阻态）而保护TVS管，所以本质就是通过PTC保护TVS来达到保护系统的目的，如果没有WHPTC，则雷电流来了后会烧坏TVS管，后面的雷电波就会烧坏控制板了，所以使用WHPTC做路灯智能控制保护，实际上是通过保护TVS管来实现对系统电路的保护功能。

⑷、是否还有其他用法？有请列出该用法并说明该用法的特点，并与其他用法比较优劣？
目前还没有其他方法在这类产品上应用。

三、说明PTC在该产品上使用的价值？
⑴、使用WHPTC有什么好处？（解决了什么问题？避免了什么问题可能的危害？这种危害潜在的经济利
益的损害？用数字化加以说明。如对品牌、客户、退货、返修。。。。。。）
    使用WHPTC可在雷电流入侵时，配合TVS管对路灯智能控制板做有效的保护作用，解决了雷电流烧
坏控制板问题，避免了雷电流对路灯智能控制板的烧坏。这种危害可导致厂家和工程商蒙受重大的经济
损失，这种工程通常是较大的，从采购、生产、安装、运行、控制等是一个庞大的系统工程，如果不加
以保护，则会造成系统的烧坏或报废。除巨大的经济损失外，还有厂家与工程商的信誉损失、客户的信
心损失、继续合作的机会损失等等，将是不可估量的损失。

⑵、不使用ＰＴＣ可能造成的损害？
    从上述例子可见，不使用PTC可能造成的损害将不是单方面的，除巨大的经济损失外，还有厂家与
工程商的信誉损失、客户的信心损失、继续合作的机会损失等等，是不可估量的。

四、与同行相比，我们公司的产品有什么优势？
 ⑴、品牌定位？品牌的知名度？美誉度？
     据走访客户的了解，客户和同行对我们的WH品牌表示认可，SMD产品知名度没有插件的好。

 ⑵、质量信心？
    我们PTC原材料均为进口，生产工艺监控严格、使用全电脑管理、全检、全老练测试，使产品的一
致性、可靠性得到了保证，不仅可协助客户完成方案设计和同步测试，还能给客户提供相关的安规认证。

⑶、增值服务？
     所有客户对我们技术支持与服务表示高度赞扬，这也是让客户产生依赖原因。

五、产品的发展趋势(从质量、环境、人力成本、行业趋势。。。。。。说明结论)
⑴、使用PTC就抢占了先机，符合了趋势。就会发展成长，对于在变压器的保护应用，这种说法在目前是正确的。为了适应现代化的自动生产，SMD器件需求越来越多，插件PTC将限于高电压大电流产品的应用，所以SMD器件是发展趋势。电流规格向大小两端发展、尺寸向小发展。提升电压等级、还应该的产品质量、品种多样性上下功夫。

 ⑵、不用PTC，就违反了趋势，就会衰落。对于在变压器初、次级的保护应用，这种说法在目前是正确的。现在市场上也有应用一次性温度保险丝、双金属温控器的，但均没有应用PTC做过载保护的优势突出。
