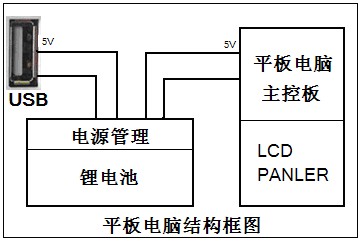

一、平板电脑及系统相关的结构与功能框图：

平板电脑是现在个人应用的数码产品，能完成大部分桌面电脑的功能，所以应用非常广泛。平板电脑主要由内置电源（锂离子电池）与主控板及LCD显示部分组成。外接口有USB与SD卡、耳机接口等。

二、PTC在平板电脑产品的具体使用方法：

⑴、用在什么部位？
A、 WHPTC可应用在平板电脑锂离子电池电源的输出端与主控制电路的电源输入端之间；
B、 WHPTC应用于控制电路与USB串行数据接口之间。

⑵、解决什么问题？
a)WHPTC应用于平板电脑电源的输出端与控制电路的电源输入端之间；主要解决平板电脑因控制电路的短路、过载、以及防止装配生产中控制电路板的短路对锂电池电源电路的损坏。

b) WHPTC应用于控制电路输出与USB接口的5V电源线上，主要是为了避免USB负载短路使平板电脑的控制电路烧坏、同时也避免误输入灌电流使平板电脑内部电路烧坏。

⑶、具体的用法？
a)在平板电脑锂电池电源的输出端与控制电路的电源输入端之间，串联一个WH1812-260/300等视电流大小而定，有的平板电脑功率稍大。

b)在控制电路输出与USB接口的5V电源线上，串联一个WH1812-075/1210-075即可，视电流大小而定。

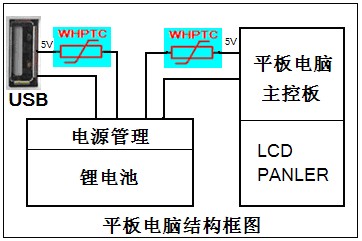

具体应用位置见下图所示：



⑷、是否还有其他保护方法？
     较早在PTC推广应用以前应用最多的，是应用一次性电流保险丝，因频繁的维修维护成本高而淘汰了，现在也有应用一次性保险管的，只是应用较大电流的保险管，断的少，更多的是应用保险电阻，这种方案也会逐步淘汰，而最终应用PPTC。


三、说明WHPTC在该产品上使用的价值？
    ⑴、使用WHPTC有什么好处？
    应用WHPTC做平板电脑锂离子电池的保护电路，不仅仅可以减少或避免各种自然或人为因素对电池的损伤和损坏，因锂离子电池在过充、过放电情况下会发热损坏或爆炸，在USB接口应用PPTC主要是为了避免USB负载短路使平板电脑的控制电路烧坏、同时也避免误输入灌电流使平板电脑内部电路烧坏。上述应用可以减少对生产厂家与销售商的经济损失荣誉损失，而且需要的保护元件少、元件少成本低、设计简单可靠、还可以为客户节约维护维修成本、同时也提高了产品的品质和客户的信誉、增加了市场竞争的优势。

    ⑵、不使用WHPTC可能造成的损害？
    除了应用WHPTC保护方案外，可以应用电子电路完成保护功能，但因元件数量多、装调都复杂而不可靠，所以一般都不采用，所以不使用PTC时，厂家可能应用一次性保险管或保险电阻，有的厂家几乎不采用保护措施，也就是没有保护功能，这会大大降低了平板电脑使用的可靠性与安全性，产品在使用中的故障率会大大增加，退换货的机会也增加，这不仅会增加厂家的维护维修成本，对生产厂家和销售商的信誉和经济将带来不可估量的损失。

四、产品的发展趋势
⑴、使用PTC就抢占了先机，符合了趋势。就会发展成长，对于平板电脑的保护应用，这种说法在目前是正确的。为了适应现代化的自动生产，SMD(贴片保险丝)器件需求越来越多，插件PTC将限于高电压大电流产品的应用，所以SMD器件是发展趋势。电流规格向大小两端发展、尺寸向小发展。提升电压等级、还应该的产品质量、品种多样性上下功夫。

 ⑵、在目前还没有比应用PTC更简便的替代器件，所以PTC是当前或今后一段时间应用于电路保护的发展趋势哦，不用PTC，就违反了趋势，已占有的市场就可能会衰落。不过现在市场上也有应用一次性温度保险丝于电源输入端的，那是基于满足安规认证的要求，不是生产厂家的本意。

注：万瑞和电子生产的自恢复保险丝——万和牌PTC，简写为WHPTC。
