HDMI1.3接口标准把以前HDMI的数据传送速度提高了一倍，每对差动信号线的数据传送速度达到3.4Gbps。由于数据传送速度高，对于信号的传输质量、电路板的优良设计极为重要。在3.4Gbps时，在阻抗（TDR）、数据眼图和远端的串扰方面，高速接口HDMI1.3设计规范有自己的要求。

  　“在HDMI设计方面，要把信号的质量和串扰方面的性能都做到最好，是很复杂的，而增加ESD、过电流侦测与保护电路则增大了设计的难度。”

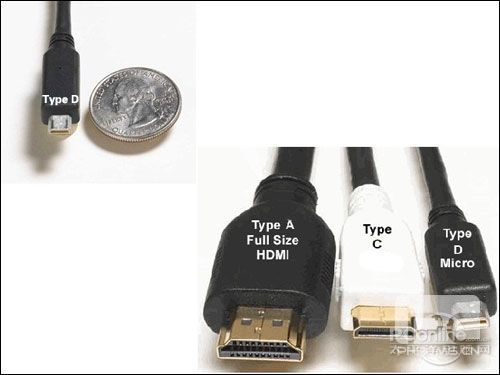

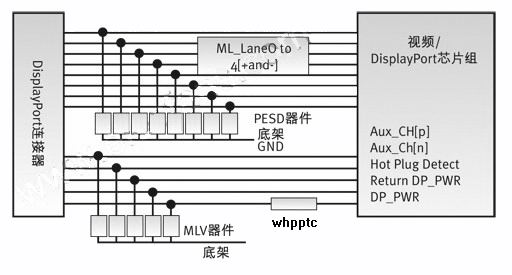

  为此我们设计了过流过温保护器件WHPPTC与双向电压保护器件的TVS配合，完成HDMI1.3接口的协同保护电路，通过测试，在空气进行静电放电测试时为±15kV，接触测试为±8Kv的要求，它超过了HDMI1.3标准的要求，能够帮助电子设备制造商加快产品进入市场。

  响应速度为PS级的TVS双向保护器件放在HDMI连接器的后面，可以帮助工程师达到IEC61000-4-2标准关于ESD保护。在使用HDMI的信号源中，例如DVD播放器、机顶盒、计算机以及其他高清晰度信号源，规范要求发送器接口的电源电压必须有过电流保护，以防止短路或者不正常的大电流对这些产生信号的设备造成损坏。WHPPTC的WH1812/1210/1206系列应用于+5V电源的过电流保护，供用户选择，它使用深受欢迎的WHPPTC SMD电路保护器件。

  上述方案也可以用于各种终端产品，包括DisplayPort、USBPort、WiMAX和移动电话基站、Esata，以及其他高速数据和模拟接口。
