WHPTC在刨冰机的保护应用

  随着社会文明的进步、生活质量的提高,刨冰机已由火爆的商用设备转而进入了寻常百姓家,演变成为了小家电产品,刨冰机又叫电动刨冰机、电动碎冰机 电动沙冰机,应用于将冰块打碎为小冰粒或叫冰沙,其实刨冰机不仅仅应用于碎冰、也应用于果汁榨汁、碎姜、碎菜等更多应用,刨冰机在带给人们优质方便的生活,同时也带来潜在的困扰和安全隐患,因做使用刨冰机时,需要用手压冰块,其施加的压力不是大一点就是小一点,而刨冰机的动力核心是小电机,自动机转动后带动刨冰刀片转动完成刨冰,当施加于冰面压力过大时会使小电机的负载加重,我们叫过载;如果施加的压力再大,小电机将带不动刨冰刀片,而产生堵转。
  小电机做过载和堵转时,其绕组线圈的温度会急剧升高,轻则烧坏小电机,重则会烧电线引起火灾,导致生命财产损失,所以施加压力大小难于明确,这就成操作的困惑,曾经有人因碎菜产生堵转停机,在清理中突然转动而导致切伤手指的。
  为了解决好堵转与过载烧坏小电机的问题,之前多用双金属温控器做保护,使小电机在遇到过载、堵转后线圈温度急剧升高而断开电源。但随温度的降低又会自动恢复,在不断电时反复接通电源,这就是潜在危险的根源。如果应用PolySwitch PPTC(高分子正温度系数热敏电阻)来做小电机的过载保护和堵转保护,就不会存在电机反复启动而酿成恶果或灾难的问题,因PolySwitch PPTC由名自恢复保险丝或万次保险丝,将该器件串联于被保护电路,能同时完成过流保护和过温保护,而且在PPTC保护后,会一直保持这种保护的状态,直到关断电源开关后才恢复到初始导通状态。
  这是一个高性价比的保护方案,只需要一个PolySwitch PPTC元件即可,在负载短路、过流、过温、电机堵转等故障状态下,PPTC 器件能够比双金属温控器更快速的动作从低阻态转为高阻态,而限制电机线圈的电流而保护电机及设备系统。只有在断电后PolySwitch PPTC器件才会由高阻状态恢复为低阻状态。不断电PolySwitch PPTC是不会恢复的,这可有效避免上述的所有问题。具体应用如下图所示。








万和牌自恢复保险丝在电机中的位置

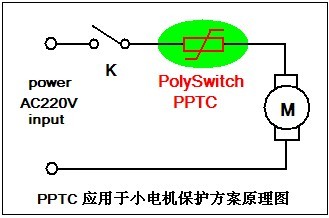

  PPTC在小电机中应用的电路图
