在传感器及IED设备与数据集中器、TUB终端之间基本上都采用RS485格式做数据收发。目前，他们都还存在的一些亟待解决的问题，主要是RS485接口和电源线的防雷。

  在RS485传输应用技术相对成熟的今天，最容易忽略的问题或考虑成本问题就是ESD和防雷，在实际应用中发现，当夏天一到，系统设备就出现各种各样的故障，事实上都是防雷问题没有处理好而导致的。很多工程师在设计中都知道应用ESD器件做过压保护来预防DSP芯片损坏就可以了，当然ESD器件在一个小的过压范围是可以起到保护作用的，而在大多数情况下是保护不了DSP芯片及附属电路的，特别是有室外线缆的设备，当有雷电波入侵时，出现的大电流作用的时间稍长，不仅仅烧坏ESD器件、烧坏DSP芯片以及烧坏其附属电路。

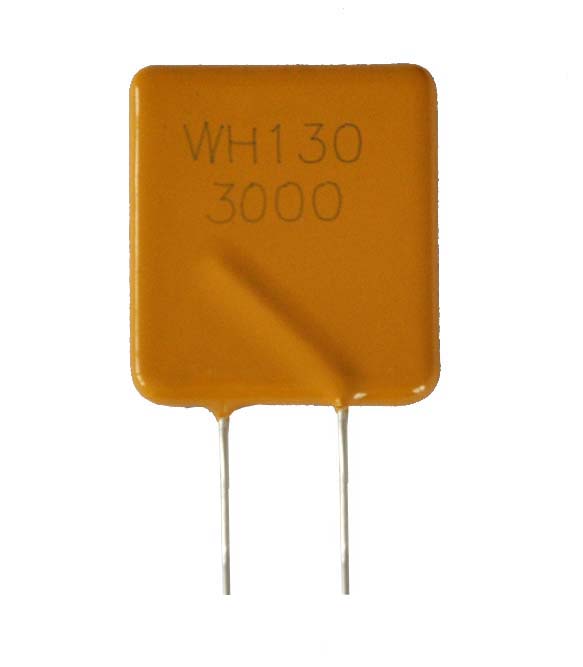

  要解决好这个问题，只选用ESD器件是不够的，我们通过长期实验发现，选用WHPTC与ESD器件配合应用效果最好，WHPTC是自恢复保险丝，在电源线和RS485线上的TVS前面各串联一个WHPTC即可，这样雷电流通过WHPTC和TVS放电，其放电电流使WHPTC电阻值变大，瞬间限制了电流，保护了TVS和整个系统，正常时WHPTC变为低电阻，不影响系统的工作。



whpptc
