pptc在USB3 0应用可以防止因过中大电流、过高电压和ESD瞬态电压而受损。在过流保护方面，USB3 0通过两类器件供电，即标准主控设备(A型连接器)和新型供电设备(Powered-B连接器)。新的规范提高了流
wh60，wh130系列常用于usb3.0电路保护，出于空间的考虑也可以选择贴片保险丝 smd1812系列进行保护。
WHPTC(SMD表面贴装型)自复位过流保护器 smd1812系列（smd1812 Series）

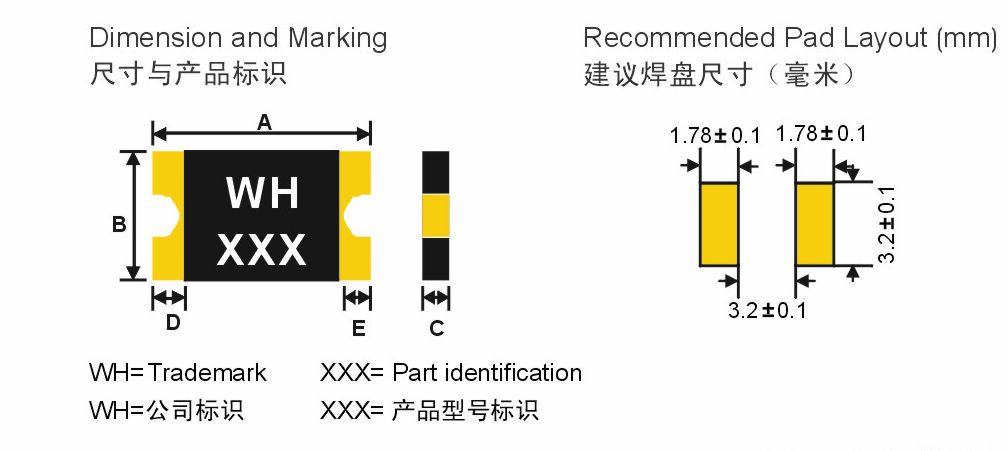

SMD1812自复位过流保护器产品的尺寸和标识
产品电气特性参数 Performance specification （25℃）
Model
型号		 Vmax Imax Ih It Pd Time to trip Resistance
V A A A W Current(A) Time(s) Rmin(Ω) R1max(Ω)
WH1812-010 60 10 0.10 0.30 0.8 0.5 1.50 2.000 15.00
WH1812-014 60 10 0.14 0.34 0.8 1.5 0.15 1.000 6.000
WH1812-020 30 40 0.20 0.40 0.8 8.0 0.02 0.800 5.000
WH1812-030 30 40 0.30 0.60 0.8 8.0 0.10 0.400 3.500
WH1812-050 16 40 0.50 1.00 0.8 8.0 0.15 0.150 1.200
WH1812-050-24V 24 40 0.50 1.00 0.8 8.0 0.15 0.150 1.200
WH1812-075 16 40 0.75 1.50 1.0 8.0 0.20 0.100 0.500
WH1812
-110		 8 40 1.10 2.20 1.0 8.0 0.30 0.060 0.260
WH1812-110-16V 16 40 1.10 2.20 1.0 8.0 0.30 0.070 0.270
WH1812-125 8 40 1.25 2.50 0.8 8.0 0.40 0.050 0.220
WH1812-150 8 40 1.50 3.00 1.0 8.0 0.50 0.040 0.170
WH1812-160 8 40 1.60 3.20 1.0 8.0 1.00 0.040 0.160
WH1812-200 8 40 2.00 4.00 1.0 8.0 2.00 0.030 0.110
WH1812-260 8 40 2.60 5.00 1.2 8.0 2.50 0.015 0.060
WH1812-300 6 40 3.00 5.00 1.2 8.0 4.00 0.010 0.050
产品尺寸参数 Dimensions （mm）
Model
型号		 A B C D E
Min Max Min Max Min Max Min Min
WH1812-010 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812-014 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812-020 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812-030 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812-050 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812-050-24V 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812-075 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812-110 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812-110-16V 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812-125 4.37 4.73 3.07 3.41 0.30 1.00 0.30 0.25
WH1812-150 4.37 4.73 3.07 3.41 0.30 1.00 0.30 0.25
WH1812-160 4.37 4.73 3.07 3.41 0.30 1.20 0.30 0.25
WH1812-200 4.37 4.73 3.07 3.41 0.30 1.20 0.30 0.25
WH1812-260 4.37 4.73 3.07 3.41 0.50 1.20 0.30 0.25
WH1812-300 4.37 4.73 3.07 3.41 0.80 1.40 0.30 0.25

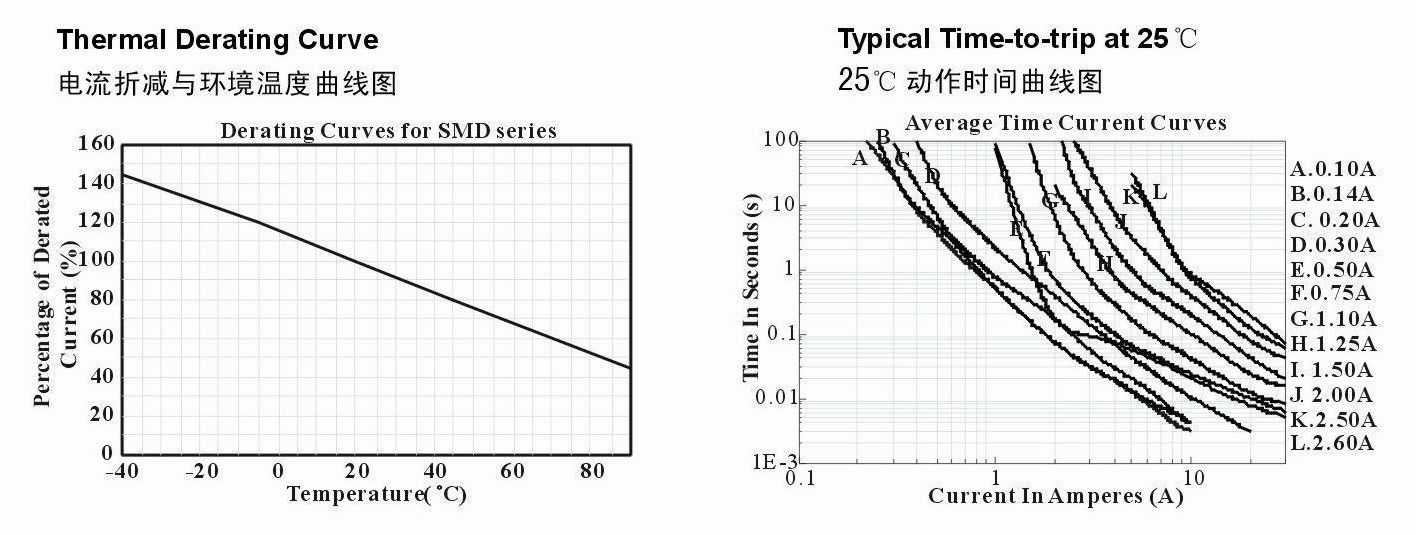

SMD1812系列产品电流折减与环境温度和25°C动作时间曲线图
贴片保险丝参数说明：

Ihold： whptc元器件在25°C静止空气中的最大工作电流 Vmax： whptc元器件在阻断状态下所承受的最大电压
Itrip： whptc元器件在25°C静止空气中启动保护的最小电流 Imax： whptc元器件能承受的最大电流
R1max： whptc回流焊后在25°C静止空气中冷却1小时后的最大电阻值 Rmin： whptc元器件在工作前的初始最小阻值
