适用于PLC的I/O接口电路保护的pptc
 免费样品申请
工业环境现场环境恶劣，接线工作量较大，实际应用时，难免有接线错误，往往不小心会将有功率限制的I O端口，误接了大功率的负载，造成端口过流烧毁，带来售后服务的麻烦，采用万瑞和ppt

“万和”自恢复保险丝 WHPTC

  • WH130 系列 WH130 Product Data
  • WH130 电气特性与产品尺寸 WH130 product characteristics and dimensions(25℃)
wh130过流保护器产品尺寸

Model
型号		 Ih It Vmaxi Imax Rmin Rmax Product Dimensions (mm)
最大产品尺寸
A A V A Ω Ω Style A B C D Lead
WH130-050 0.05 0.10 130 20 20 60 F4 8.3 10.7 5.1 3.8 0.5
WH130-080 0.08 0.16 130 20 8.0 24 F4 8.3 10.7 5.1 3.8 0.5
WH130-100 0.10 0.20 130 20 5.0 18 F4 8.3 10.7 5.1 3.8 0.5
WH130-120 0.12 0.24 130 20 6.0 12 F4 8.3 10.7 5.1 3.8 0.5
WH130-160 0.16 0.32 130 20 3.5 7.0 F4 9.9 12.5 5.1 3.8 0.5
WH130-200 0.20 0.40 130 20 2.5 5.0 F3 9.6 17.4 5.1 3.8 0.6
WH130-250 0.25 0.50 130 20 1.9 3.8 F3 9.6 17.4 5.1 3.8 0.6
WH130-300 0.30 0.60 130 20 1.3 2.6 F3 11.4 16.5 5.1 3.8 0.6
WH130-400 0.40 0.80 130 20 0.6 1.8 F3 11.5 19.5 5.1 3.8 0.6
WH130-500 0.50 1.00 130 20 0.5 1.6 F3 14.0 21.7 5.1 3.8 0.8
WH130-650 0.65 1.30 130 10 0.35 1.0 F3 14.0 21.7 5.1 3.8 0.8
WH130-750 0.75 1.50 130 10 0.3 0.8 F3 14.0 21.7 5.1 3.8 0.8
WH130-900 0.90 1.80 130 10 0.2 0.6 F3 14.0 21.7 5.1 3.8 0.8
WH130-1100 1.10 2.20 130 10 0.15 0.5 F4 13.2 16.2 5.1 3.8 0.8
WH130-1350 1.35 2.70 130 10 0.2 0.4 F3 18.0 25.0 5.1 3.8 0.8
WH130-1600 1.60 3.20 130 10 0.15 0.30 F3 18.0 25.0 10.2 3.8 0.8
WH130-1850 1.85 3.70 130 10 0.12 0.25 F3 18.0 25.0 10.2 3.8 0.8
WH130-2000 2.00 4.00 130 10 0.11 0.22 F3 18.0 25.0 10.2 3.8 0.8
WH130-2500 2.50 5.00 130 10 0.08 0.16 F3 24.8 30.2 10.2 3.8 0.8
WH130-3000 3.00 6.00 130 10 0.06 0.12 F3 26.2 32.8 10.2 3.8 0.8

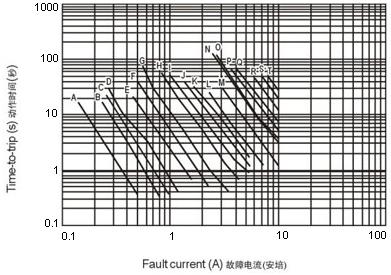

  • WH130 系列25℃时典型动作时间曲线 WH130 Typical Time to Trip at 25℃

A:WH130-050
B:WH130-080
C:WH130-100
D:WH130-120
E:WH130-160
F:WH130-200
G:WH130-250
H:WH130-300
I:WH130-400
J:WH130-500
 wh130系列产品在25°C时典型动作时间曲线
K:WH130-650 L:WH130-750 M:WH130-900 N:WH130-1100 O:WH130-1350 P:WH130-1600 Q:WH130-1850 R:WH130-2000 S:WH130-2500 T:WH130-3000

自恢复保险丝参数说明：

Ih： WHPTC元件在25度环境温度下的最大的工作电流 Imax： WHPTC元件最大耐流值
It： WHPTC元件在25度环境温度下启动保护的最小电流 Vmaxi： WHPTC元件在阻断状态下所承受的最大电压
Rmax： WHPTC元件工作前的初始最小阻值 Rmaxi： WHPTC元件未工作前的初始最大阻值

以上产品资料内容如有变更将不另行通知，敬请谅解。不详之处，请来电咨询，谢谢！
  • 产品中心
  • 自恢复保险丝领域
产品大图
适用于PLC的I/O接口电路保护的pptc
产品简介
工业环境现场环境恶劣，接线工作量较大，实际应用时，难免有接线错误，往往不小心会将有功率限制的I O端口，误接了大功率的负载，造成端口过流烧毁，带来售后服务的麻烦，采用万瑞和ppt
产品编号：WHPTC 所属类别：通讯接口自恢复保险丝
浏览次数：次订购热线：0755-29503750
标签 适用于 接口 电路


“万和”自恢复保险丝 WHPTC

  • WH130 系列 WH130 Product Data
  • WH130 电气特性与产品尺寸 WH130 product characteristics and dimensions(25℃)
wh130过流保护器产品尺寸

Model
型号		 Ih It Vmaxi Imax Rmin Rmax Product Dimensions (mm)
最大产品尺寸
A A V A Ω Ω Style A B C D Lead
WH130-050 0.05 0.10 130 20 20 60 F4 8.3 10.7 5.1 3.8 0.5
WH130-080 0.08 0.16 130 20 8.0 24 F4 8.3 10.7 5.1 3.8 0.5
WH130-100 0.10 0.20 130 20 5.0 18 F4 8.3 10.7 5.1 3.8 0.5
WH130-120 0.12 0.24 130 20 6.0 12 F4 8.3 10.7 5.1 3.8 0.5
WH130-160 0.16 0.32 130 20 3.5 7.0 F4 9.9 12.5 5.1 3.8 0.5
WH130-200 0.20 0.40 130 20 2.5 5.0 F3 9.6 17.4 5.1 3.8 0.6
WH130-250 0.25 0.50 130 20 1.9 3.8 F3 9.6 17.4 5.1 3.8 0.6
WH130-300 0.30 0.60 130 20 1.3 2.6 F3 11.4 16.5 5.1 3.8 0.6
WH130-400 0.40 0.80 130 20 0.6 1.8 F3 11.5 19.5 5.1 3.8 0.6
WH130-500 0.50 1.00 130 20 0.5 1.6 F3 14.0 21.7 5.1 3.8 0.8
WH130-650 0.65 1.30 130 10 0.35 1.0 F3 14.0 21.7 5.1 3.8 0.8
WH130-750 0.75 1.50 130 10 0.3 0.8 F3 14.0 21.7 5.1 3.8 0.8
WH130-900 0.90 1.80 130 10 0.2 0.6 F3 14.0 21.7 5.1 3.8 0.8
WH130-1100 1.10 2.20 130 10 0.15 0.5 F4 13.2 16.2 5.1 3.8 0.8
WH130-1350 1.35 2.70 130 10 0.2 0.4 F3 18.0 25.0 5.1 3.8 0.8
WH130-1600 1.60 3.20 130 10 0.15 0.30 F3 18.0 25.0 10.2 3.8 0.8
WH130-1850 1.85 3.70 130 10 0.12 0.25 F3 18.0 25.0 10.2 3.8 0.8
WH130-2000 2.00 4.00 130 10 0.11 0.22 F3 18.0 25.0 10.2 3.8 0.8
WH130-2500 2.50 5.00 130 10 0.08 0.16 F3 24.8 30.2 10.2 3.8 0.8
WH130-3000 3.00 6.00 130 10 0.06 0.12 F3 26.2 32.8 10.2 3.8 0.8
  • WH130 系列25℃时典型动作时间曲线 WH130 Typical Time to Trip at 25℃

A:WH130-050
B:WH130-080
C:WH130-100
D:WH130-120
E:WH130-160
F:WH130-200
G:WH130-250
H:WH130-300
I:WH130-400
J:WH130-500
 wh130系列产品在25°C时典型动作时间曲线
K:WH130-650 L:WH130-750 M:WH130-900 N:WH130-1100 O:WH130-1350 P:WH130-1600 Q:WH130-1850 R:WH130-2000 S:WH130-2500 T:WH130-3000

自恢复保险丝参数说明：

Ih： WHPTC元件在25度环境温度下的最大的工作电流 Imax： WHPTC元件最大耐流值
It： WHPTC元件在25度环境温度下启动保护的最小电流 Vmaxi： WHPTC元件在阻断状态下所承受的最大电压
Rmax： WHPTC元件工作前的初始最小阻值 Rmaxi： WHPTC元件未工作前的初始最大阻值

以上产品资料内容如有变更将不另行通知，敬请谅解。不详之处，请来电咨询，谢谢！

“万和”;自恢复保险丝（插件式）技术参数

WHPTC Technical Support

符号定义 Definition

符号Sign 说明 Definition
Ih

WHPTC在25℃环境温度下的最大 工作电流

Hold current-maximum current at which the device will not trip at 25℃
It WHPTC在25℃环境温度下启动保护的最小电流 Trip current-minimum current at which the device will always trip at 25℃
Vmax WHPTC的最大工作电压 Maximum voltage at which the device will not trip
Vmaxi WHPTC在阻断状态下所承受的最大电压 Maximum voltage device can withstand without damage at it rated current
Imax WHPTC能承受的最大电流 Maximum fault current device can withstand without damage at rated voltage
Rmin WHPTC工作前的初始最小阻值 Minimum device resistance at 25℃ prior to tripping
Rmax WHPTC工作前的初始最大阻值 Maximum device resistance at 25℃ prior to tripping

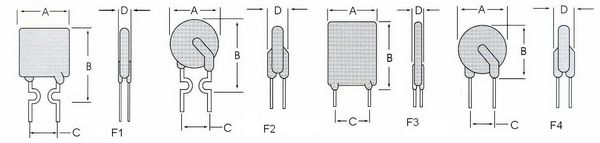

Figure 图示 The Figure of WHPTC
Lead 导线尺寸 Lead diameter

环境温度及电流值折减比率表

Discount rate of ambient temperature and current

WH Series -20℃ 0℃ 25℃ 30℃ 40℃ 50℃ 60℃ 70℃ 85℃
WH6 130% 115% 100% 91% 83% 77% 68% 61% 52%
WH16 132% 120% 100% 96% 88% 80% 71% 61% 47%
WH30 130% 115% 100% 91% 83% 77% 68% 61% 52%
WH60 136% 119% 100% 90% 81% 72% 63% 54% 40%
WH130 136% 119% 100% 92% 81% 72% 63% 54% 40%
WH250 132% 117% 100% 91% 85% 77% 68% 61% 48%
WH600 138% 119% 100% 92% 83% 73% 64% 55% 42%
