显卡适用贴片保险丝
 免费样品申请
SMD1812系列自恢复保险丝可用于电脑、计算机显卡的VGA端口、DVI端口、GPU供电模块等电路过流保护。具体选型可在线咨询。
WHPTC(SMD表面贴装型)自复位过流保护器 SMD1812系列（SMD1812 Series）

  电脑、计算机显卡的VGA端口、DVI端口、GPU供电模块等电路过流、过载保护，适用于WHSMD1812系列。详情咨询电话：400-0503-668，或在线咨询。

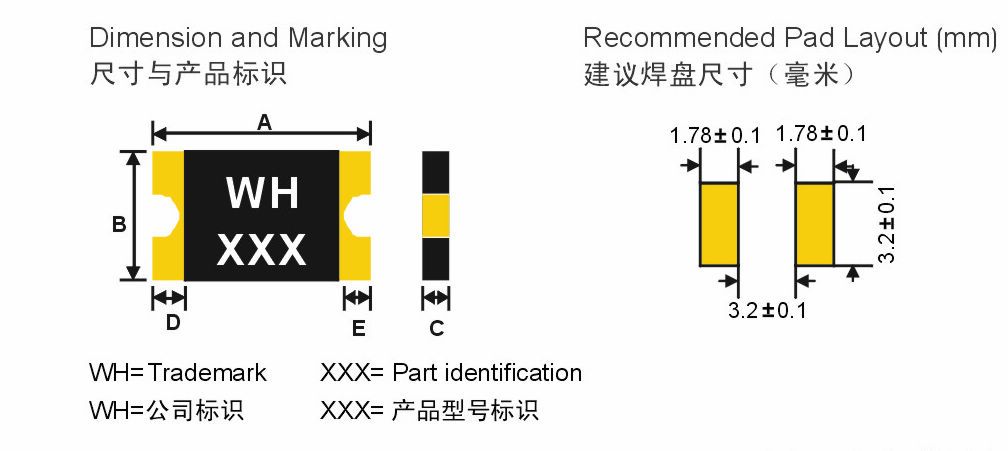

SMD1812自复位过流保护器产品的尺寸和标识
产品电气特性参数 Performance specification （25℃）
Model
型号		 Vmax Imax Ih It Pd Time to trip Resistance
V A A A W Current(A) Time(s) Rmin(Ω) R1max(Ω)
WH1812
-010		 60 10 0.10 0.30 0.8 0.5 1.50 2.000 15.00
WH1812
-014		 60 10 0.14 0.34 0.8 1.5 0.15 1.000 6.000
WH1812
-020		 30 40 0.20 0.40 0.8 8.0 0.02 0.800 5.000
WH1812-030 30 40 0.30 0.60 0.8 8.0 0.10 0.400 3.500
WH1812
-050		 16 40 0.50 1.00 0.8 8.0 0.15 0.150 1.200
WH1812-050-24V 24 40 0.50 1.00 0.8 8.0 0.15 0.150 1.200
WH1812
-075		 16 40 0.75 1.50 1.0 8.0 0.20 0.100 0.500
WH1812
-110		 8 40 1.10 2.20 1.0 8.0 0.30 0.060 0.260
WH1812-110-16V 16 40 1.10 2.20 1.0 8.0 0.30 0.070 0.270
WH1812
-125		 8 40 1.25 2.50 0.8 8.0 0.40 0.050 0.220
WH1812
-150		 8 40 1.50 3.00 1.0 8.0 0.50 0.040 0.170
WH1812
-160		 8 40 1.60 3.20 1.0 8.0 1.00 0.040 0.160
WH1812
-200		 8 40 2.00 4.00 1.0 8.0 2.00 0.030 0.110
WH1812
-260		 8 40 2.60 5.00 1.2 8.0 2.50 0.015 0.060
WH1812
-300		 6 40 3.00 5.00 1.2 8.0 4.00 0.010 0.050
产品尺寸参数 Dimensions （mm）
Model
型号		 A B C D E
Min Max Min Max Min Max Min Min
WH1812
-010		 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812
-014		 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812
-020		 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812
-030		 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812
-050		 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812-050-24V 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812
-075		 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812
-110		 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812-110-16V 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812
-125		 4.37 4.73 3.07 3.41 0.30 1.00 0.30 0.25
WH1812
-150		 4.37 4.73 3.07 3.41 0.30 1.00 0.30 0.25
WH1812
-160		 4.37 4.73 3.07 3.41 0.30 1.20 0.30 0.25
WH1812
-200		 4.37 4.73 3.07 3.41 0.30 1.20 0.30 0.25
WH1812
-260		 4.37 4.73 3.07 3.41 0.50 1.20 0.30 0.25
WH1812
-300		 4.37 4.73 3.07 3.41 0.80 1.40 0.30 0.25

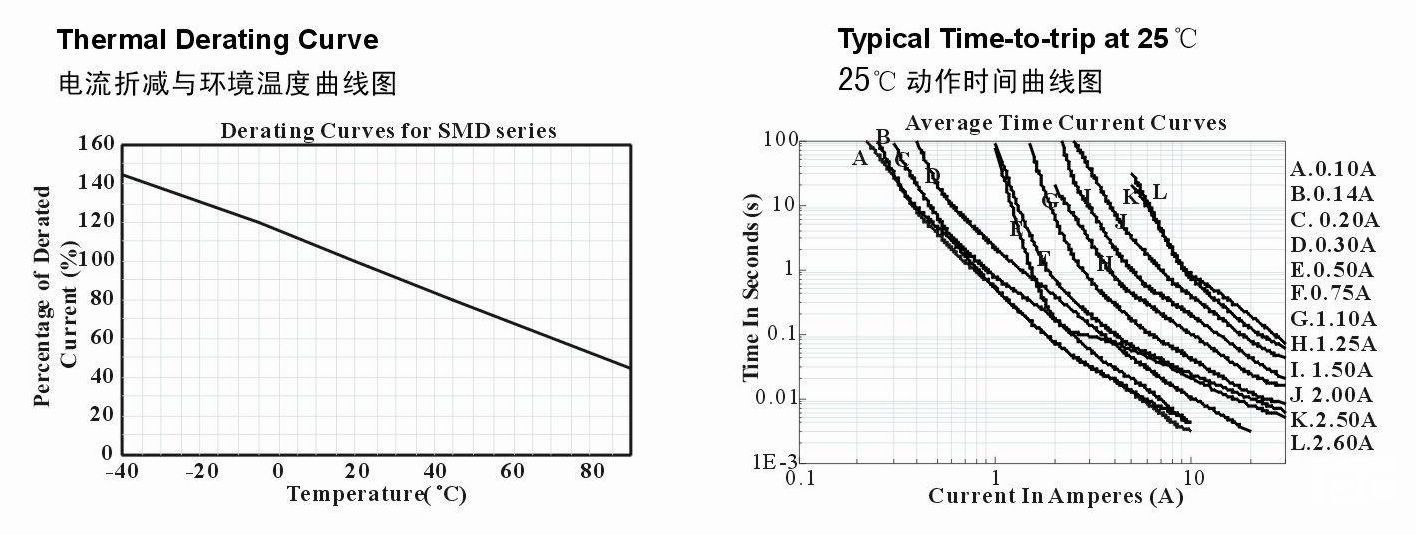

SMD1812系列产品电流折减与环境温度和25°C动作时间曲线图
以上产品资料内容如有变更将不另行通知，敬请谅解。不详之处，请来电咨询，谢谢！
The product information will be updated without notice. If there is any problem, please call us, thanks!
返回顶部  技术参数  回到主页
  • 产品中心
  • 自恢复保险丝领域
产品大图
显卡适用贴片保险丝
产品简介
SMD1812系列自恢复保险丝可用于电脑、计算机显卡的VGA端口、DVI端口、GPU供电模块等电路过流保护。具体选型可在线咨询。
产品编号： 所属类别：计算机相关贴片保险丝
浏览次数：次订购热线：0755-29503750
标签 显卡 适用 贴片

WHPTC(SMD表面贴装型)自复位过流保护器 SMD1812系列（SMD1812 Series）

  电脑、计算机显卡的VGA端口、DVI端口、GPU供电模块等电路过流、过载保护，适用于WHSMD1812系列。详情咨询电话：400-0503-668，或在线咨询。
SMD1812自复位过流保护器产品的尺寸和标识
产品电气特性参数 Performance specification （25℃）
Model
型号		 Vmax Imax Ih It Pd Time to trip Resistance
V A A A W Current(A) Time(s) Rmin(Ω) R1max(Ω)
WH1812
-010		 60 10 0.10 0.30 0.8 0.5 1.50 2.000 15.00
WH1812
-014		 60 10 0.14 0.34 0.8 1.5 0.15 1.000 6.000
WH1812
-020		 30 40 0.20 0.40 0.8 8.0 0.02 0.800 5.000
WH1812-030 30 40 0.30 0.60 0.8 8.0 0.10 0.400 3.500
WH1812
-050		 16 40 0.50 1.00 0.8 8.0 0.15 0.150 1.200
WH1812-050-24V 24 40 0.50 1.00 0.8 8.0 0.15 0.150 1.200
WH1812
-075		 16 40 0.75 1.50 1.0 8.0 0.20 0.100 0.500
WH1812
-110		 8 40 1.10 2.20 1.0 8.0 0.30 0.060 0.260
WH1812-110-16V 16 40 1.10 2.20 1.0 8.0 0.30 0.070 0.270
WH1812
-125		 8 40 1.25 2.50 0.8 8.0 0.40 0.050 0.220
WH1812
-150		 8 40 1.50 3.00 1.0 8.0 0.50 0.040 0.170
WH1812
-160		 8 40 1.60 3.20 1.0 8.0 1.00 0.040 0.160
WH1812
-200		 8 40 2.00 4.00 1.0 8.0 2.00 0.030 0.110
WH1812
-260		 8 40 2.60 5.00 1.2 8.0 2.50 0.015 0.060
WH1812
-300		 6 40 3.00 5.00 1.2 8.0 4.00 0.010 0.050
产品尺寸参数 Dimensions （mm）
Model
型号		 A B C D E
Min Max Min Max Min Max Min Min
WH1812
-010		 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812
-014		 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812
-020		 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812
-030		 4.37 4.73 3.07 3.41 0.50 0.90 0.30 0.25
WH1812
-050		 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812-050-24V 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812
-075		 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812
-110		 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812-110-16V 4.37 4.73 3.07 3.41 0.40 1.00 0.30 0.25
WH1812
-125		 4.37 4.73 3.07 3.41 0.30 1.00 0.30 0.25
WH1812
-150		 4.37 4.73 3.07 3.41 0.30 1.00 0.30 0.25
WH1812
-160		 4.37 4.73 3.07 3.41 0.30 1.20 0.30 0.25
WH1812
-200		 4.37 4.73 3.07 3.41 0.30 1.20 0.30 0.25
WH1812
-260		 4.37 4.73 3.07 3.41 0.50 1.20 0.30 0.25
WH1812
-300		 4.37 4.73 3.07 3.41 0.80 1.40 0.30 0.25
SMD1812系列产品电流折减与环境温度和25°C动作时间曲线图
以上产品资料内容如有变更将不另行通知，敬请谅解。不详之处，请来电咨询，谢谢！
The product information will be updated without notice. If there is any problem, please call us, thanks!
返回顶部  技术参数  回到主页

“万和”;自恢复保险丝（插件式）技术参数

WHPTC Technical Support

符号定义 Definition

符号Sign 说明 Definition
Ih

WHPTC在25℃环境温度下的最大 工作电流

Hold current-maximum current at which the device will not trip at 25℃
It WHPTC在25℃环境温度下启动保护的最小电流 Trip current-minimum current at which the device will always trip at 25℃
Vmax WHPTC的最大工作电压 Maximum voltage at which the device will not trip
Vmaxi WHPTC在阻断状态下所承受的最大电压 Maximum voltage device can withstand without damage at it rated current
Imax WHPTC能承受的最大电流 Maximum fault current device can withstand without damage at rated voltage
Rmin WHPTC工作前的初始最小阻值 Minimum device resistance at 25℃ prior to tripping
Rmax WHPTC工作前的初始最大阻值 Maximum device resistance at 25℃ prior to tripping
Figure 图示 The Figure of WHPTC
Lead 导线尺寸 Lead diameter

环境温度及电流值折减比率表

Discount rate of ambient temperature and current

WH Series -20℃ 0℃ 25℃ 30℃ 40℃ 50℃ 60℃ 70℃ 85℃
WH6 130% 115% 100% 91% 83% 77% 68% 61% 52%
WH16 132% 120% 100% 96% 88% 80% 71% 61% 47%
WH30 130% 115% 100% 91% 83% 77% 68% 61% 52%
WH60 136% 119% 100% 90% 81% 72% 63% 54% 40%
WH130 136% 119% 100% 92% 81% 72% 63% 54% 40%
WH250 132% 117% 100% 91% 85% 77% 68% 61% 48%
WH600 138% 119% 100% 92% 83% 73% 64% 55% 42%
