自恢复保险丝原理、参数及应用指南
文章出处 - | 作者 - 管理员 | 人气 - | 发表时间 - 2011-07-21 15:15:00

自恢复保险丝原理介绍：

WH自复位过流保护器（自恢复保险丝）是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，WH保护器正常工作；当电路发生短路或者过载时，流经WH保护器的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，WH保护器呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使WH保护器一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，WH保护器恢复为正常状态，无需人工更换。
电阻值与温度关系图

应用范围

通迅设备：程控交换机、用户终端设备、总配线保安单元等。

汽车电子：汽车线束、汽车防盗器、汽车微电机、汽车电子产品等。

电器设备：卫星接收机、安防设备、扬声器、工业自动控制等。

电子行业：电源、镇流器、微电机、火灾报警、仪器仪表等。

产品优点

安装方便：WH自复位过流保护器无极性，串联于需要保护的电路即可，不仅应用广泛，而且安全可靠。

重复使用：切断电源和排除故障后，自动恢复为正常状态，无须人工更换，可重复使用。

无再接通：故障条件下，不会再次接通故障电路（其它保护电路，双金属片等会反复接通而扩大故障范围）。

提升品质：能提升客户产品的品质，能大大降低成品的自然损坏率，能大大延长产品的使用寿命。

增加亮点：因为增加了高科技元素，所以能为客户的产品增加新的闪光点，让易损电路不再脆弱。

降低成本：比其它的保护电路减少元件数量，PCB面积、作业过程损坏。降低不良率售后服务成本。

效率提高：能提升工程师的设计效率和保护的准确度和可靠性。

提升信誉：能提升客户公司的美誉度和产品的市场竞争力。

安装方式

WHPTC自复保险丝没有极性，阻抗小，安装方便，将其串联关于被保护电器的线路中即可，电源直流或交流均可。

自恢复保险丝参数符号说明：

符号	说明
Ih	WHPTC元件在25°C环境温度下的最大的工作电流
It	WHPTC元件在25°C环境温度下启动保护的最小电流
Imax	WHPTC元件能承受最大电流
Pdmax	WHPTC元件工作状态下的消耗功效
Vmax	WHPTC元件的最大工作电压
Vmaxi	WHPTC元件在阻断状态下所承受的最大电压
Rmax	WHPTC元件工作前的初始最小阻值
Rmaxi	WHPTC元件未工作前的初始最大阻值

列出设备线路上的最大正常工作电流(I)和最大的工作电压(V)

出工作环境温度正常值及范围，按折减率计算正常电流Ih(详见环境温度与电流值的折减率表)

根据I、V值,产品类别及安装方式选择一种"万和"牌自复位过流保护器系列。(参考各规格表)

选出的“万和”牌自复位过流保护器的I值必须小于或等于Ih

用户对我公司产品如有特殊要求，请与我公司联系，我们将根据您的要求进行专项研发，且不收任何附加费用。

环境温度及电流值折减比率表：

WH Series	‐20°C	0°C	25°C	30°C	40°C	50°C	60°C	70°C	85°C
WH 600	138%	119%	100%	92%	83%	73%	64%	55%	42%
WH 250	132%	117%	100%	91%	85%	77%	68%	61%	48%
WH 130	136%	119%	100%	92%	81%	72%	63%	54%	40%
WH 60	136%	119%	100%	90%	81%	72%	63%	54%	40%
WH 30	130%	115%	100%	91%	83%	77%	68%	61%	52%
WH 16	132%	120%	100%	96%	88%	80%	71%	61%	47%
WH 6	130%	115%	100%	91%	83%	77%	68%	61%	52%

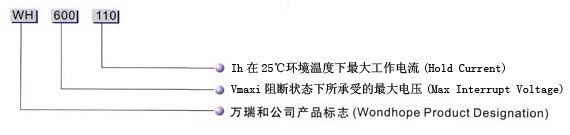

自恢复保险丝型号说明：
